引き続き、メインフレームの組み立てです。

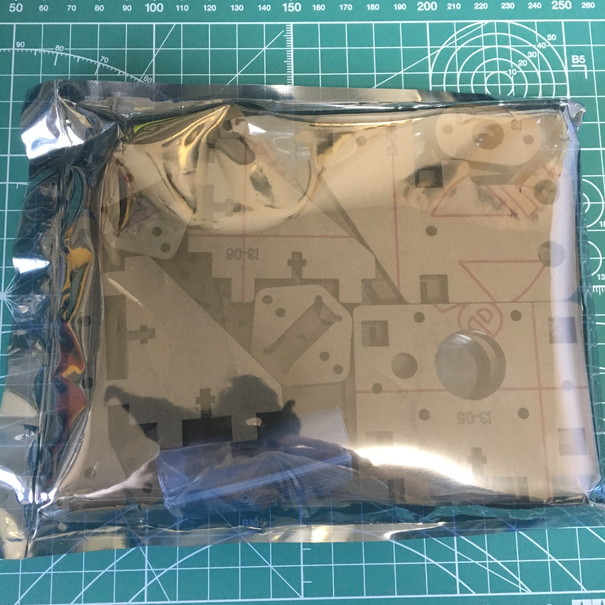

この袋に入っているアクリル部品を出していきます。

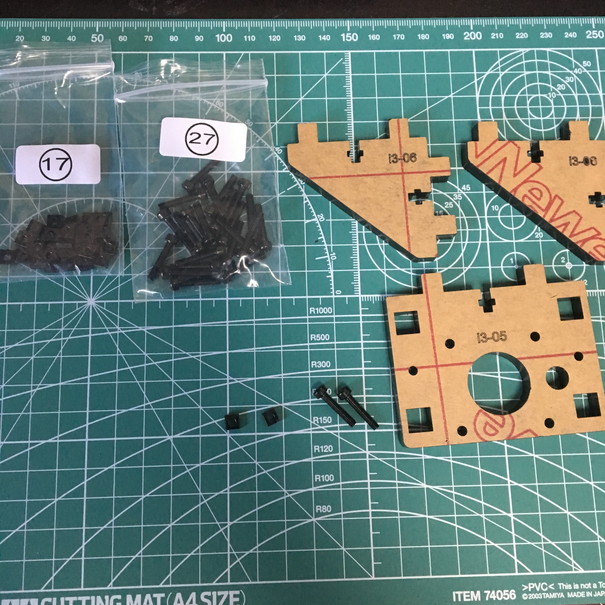

作るのはモーターを支えるブラケットですね。パーツはこんな感じ。
組み合わせていきます。

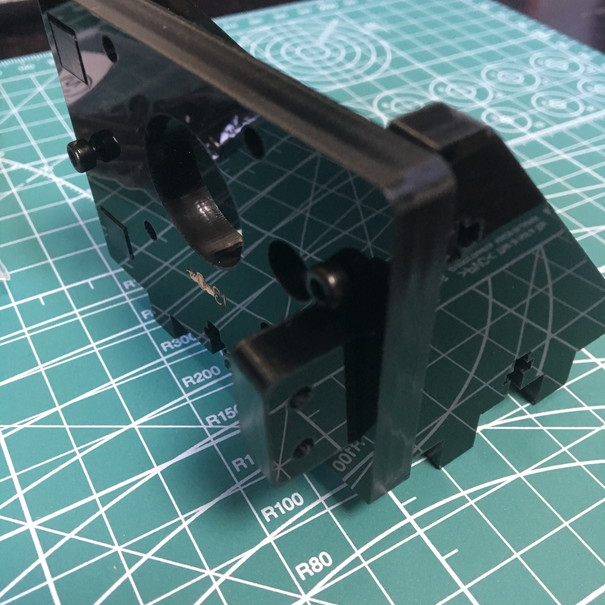

こんな感じ。
左右で微妙に違うんですね。こちらが正面から見て右側に付けるほうです。
２個作り終わりました。

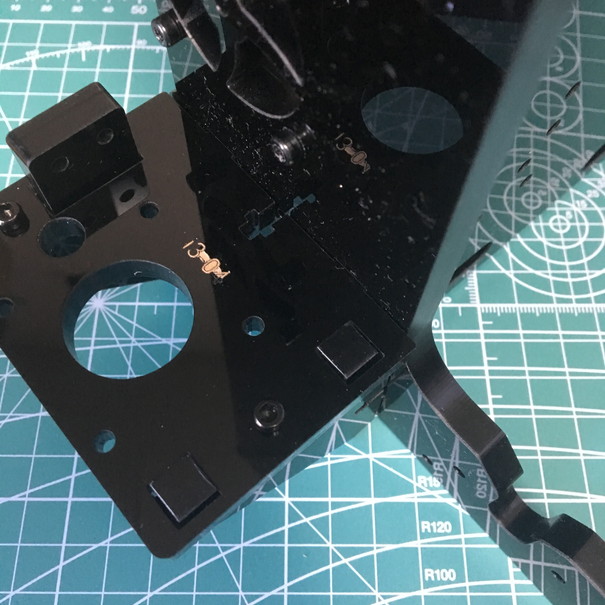

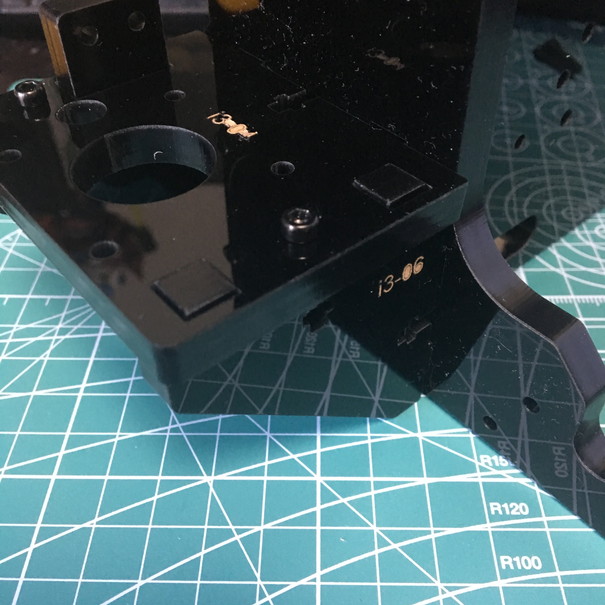

これを、前回作ったフレームにはめ込んでいきます。

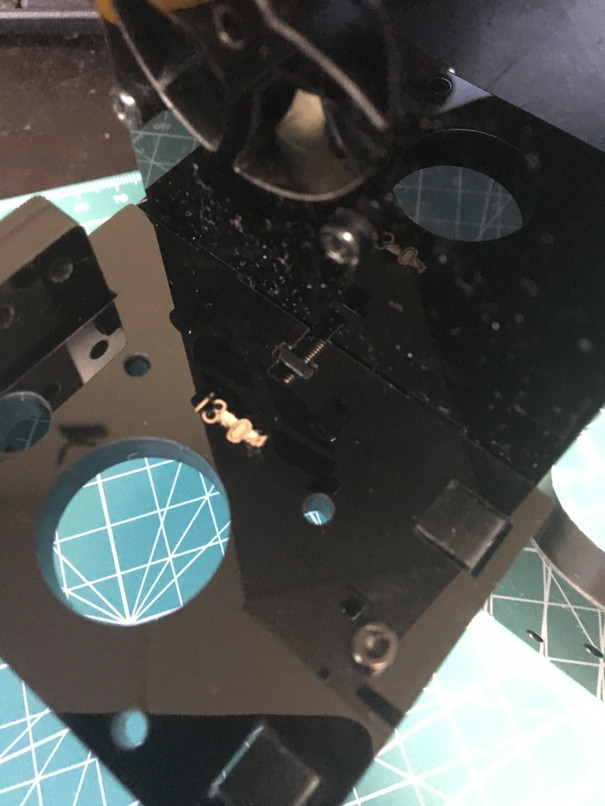

ネジを締めていきます。

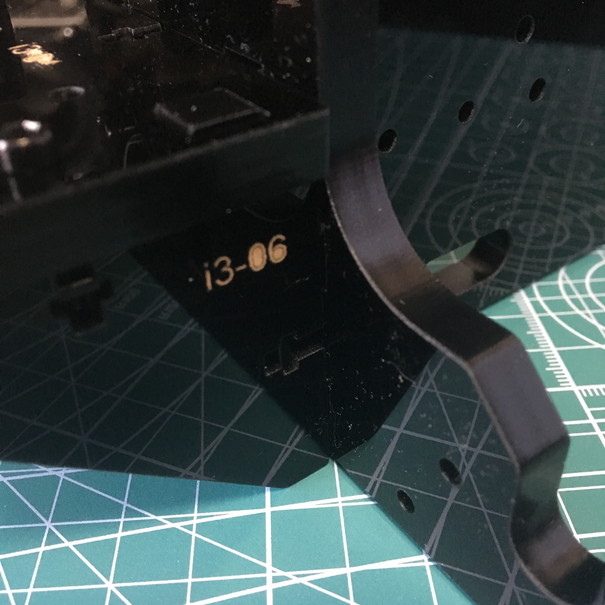

パーツとパーツのはめあわせですが、結構良好で、入らなかったということはないですね。

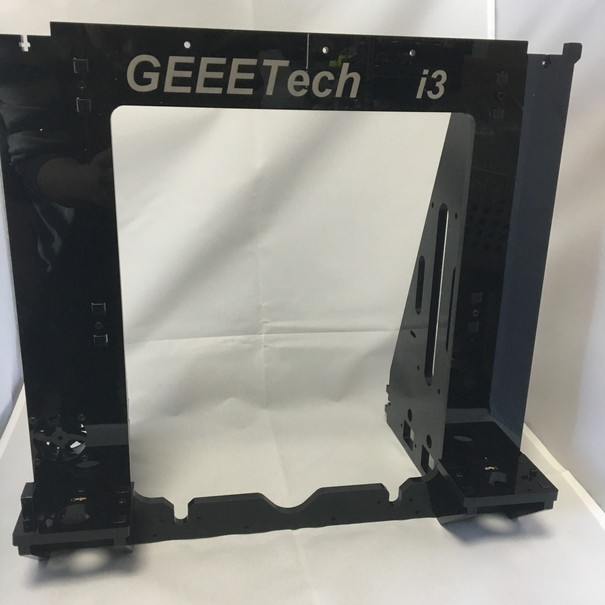

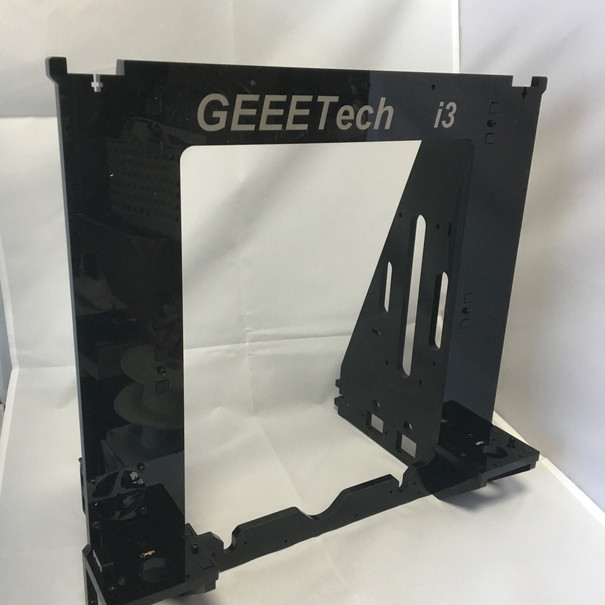

じゃーん！完成。モーターブラケットが付きました。
■所感
前回同様、アクリルの部品をネジで止めるとき、全部締めないようにしておきます。
このあと、金属部品などなど、どんどん付け加えていくことになりますので、今の状態で締め込むと歪んだ状態で部品を付けることになります。
部品を一通り付けてバランスを取ってから締め込むほうが、完成してからの可動が安定するはずです。
